TFV 150 MONO

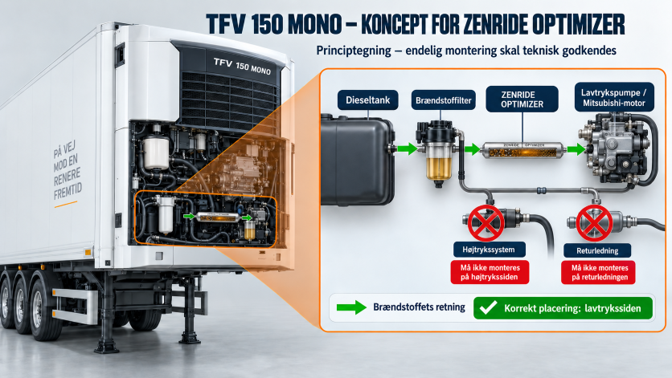

Princip for eftermontering på trailerens køleanlæg

ANVENDELSE OG PLACERING

Zenride Optimizer installeres i TFV 150 Mono-køleanlæggets brændstofforsyning på lavtrykssiden. Enheden placeres efter brændstoffilteret og før lavtrykspumpen til Mitsubishi-dieselmotoren.

BRÆNDSTOFFETS FLOWRETNING
Dieseltank > Brændstoffilter > Zenride Optimizer > Lavtrykspumpe/motor

KORREKT MONTERING

• På lavtrykssiden efter brændstoffilteret
• Vandret og fastgjort i separat beslag
• Flowretning mod motoren

MÅ IKKE MONTERES

• På brændstofsystemets højtryksside
• På brændstoffets returledning
• Hængende direkte i brændstofslangerne

VIGTIGT: Illustrationen viser installationsprincippet. Endelig placering, tryk, slanger og fittings skal godkendes på det konkrete anlæg.

MONTERINGSKRAV

Kontrolpunkter før idriftsættelse

INSTALLATIONSPROCEDURE

• Identificér køleanlæggets dieseltank, forfilter, hovedfilter og lavtrykspumpe.
• Bekræft brændstoftryk, slangemål, motorvariant og egnede tilslutninger.
• Montér Optimizer efter brændstoffilteret med flowretning mod motoren.
• Fastgør enheden i et separat beslag og beskyt den mod vibrationer, varme og bevægelige dele.
• Anvend dieselfaste slanger, fittings og tætninger, der er godkendt til temperatur og fødetryk.
• Udluft systemet, kontrollér for lækage og prøvekør anlægget.
• Kontrollér brændstoftryk, stabil motordrift og eventuelle fejlkoder efter prøvekørsel.

TEKNISK AFKLARING FØR MONTERING

• Den konkrete TFV 150-model og Mitsubishi-motorvariant skal identificeres.
• Installationen må ikke ændre eller begrænse køleanlæggets originale sikkerhedsfunktioner.
• Producentens garanti- og servicekrav samt eventuel skriftlig godkendelse skal afklares.
